操作步驟
1把流體材料裝入針筒里，蓋上活塞；
2將針筒與轉接頭組裝起來；
3轉接頭一端與主機空氣輸出接口連接；
4調整空氣減壓閥，設置合適氣壓；
5接好腳踏開關或手動開關，按下開關；
6開始滴膠。
定時定量型，本機的性能是針對制作規格比較大的產品，需配套高壓面料桶一起配套同時工作，設定一所需的量用時間控制即可。
倒吸型點膠機的性能，本機也可的灌注，也可倒吸回針筒。此機是針對生產員工的操作熟練度而確定，一般新員工點膠不熟練，點膠時少的情況，用此機較好

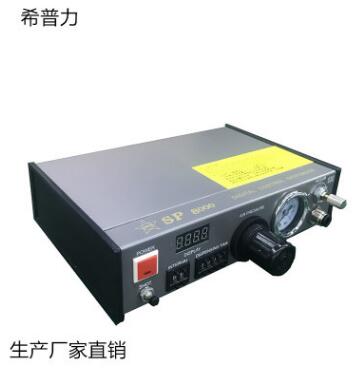

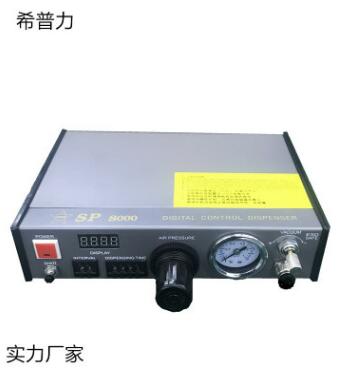

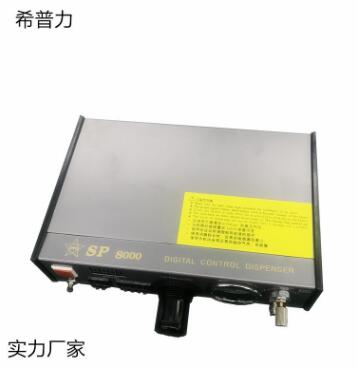

全自動數控點膠機SP8000
配置：配件：點膠機主機1臺.手動開關1個.腳踏開關1個.氣管1條.電源線1條.30CC針筒3個.30CC連接器2條（包括贈送一個）.針咀(不同規格)10個.支架一個
指標參數：
電源：AC 220V±10%/50Hz
AC 110V±10%/60Hz(可以內部轉換）
消耗功率：<8W
空氣源：大的0.99MPa(潔凈無潤滑的干燥空氣）
吐出壓力調節范圍：0.05MPa--0.99MPa
功能模式：手動模式/半自動模式（定量吐出）
真空回吸功能：可調節負壓控制至600毫米汞柱
重復精度及吐出頻率：精度：+0.05% 頻率：600次/分
小的吐出量：0.01ml
外形尺寸：235mmx225mmx63mm
重量：2.2kg
本款點膠機屬于氣動需要自己準備空壓機。
◆技術規格TECHNICAL DATA
電源：AC 220V±10%/50Hz AC 110V±10%/60Hz(可以內部轉換）消耗功率：<12W空氣源： 大0.99MPa(潔凈無潤滑的干燥空氣）吐出壓力調節范圍：0.05MPa--0.99MPa功能模式：手動模式及16種自由設定方式吐出時間調節：自動定時吐出0.01S-99.99S/0.001S- 9.999S兩組吐出時間顯示：四位LED顯示，可隨意微調吐出量吐出間隔時間調節：0.1-9.9S真空回吸功能：可調節負壓控制至600毫米汞柱重復精度及吐出頻率：精度：+0.01% 頻率：>800次/分 小吐出量：0.0001ml外形尺寸：235mmx225mmx63mm重量：<3kg◆吐出方式設定
位于背部的SETUP四位吐出時間編程器拔碼開關，通過拔動其可作16種吐出方式先擇。模式設定如下：
模式開關狀態 | 吐出方式及工作對應功能 | ||||
S1 | S2 | S3 | S4 | ||
F1 | OFF | OFF | OFF | OFF | 踩住腳踩開關，恒定持繼吐出：松開停止吐出。 |
F2 | ON | OFF | ON | ON | 踩一次腳踩開關，按設定時間理續吐出：再踩一次停止吐出。 |
F3 | OFF | ON | ON | ON | 踩住腳踩開關，按設定時間速續吐出：踩開停止吐出。 |
F4 | ON | ON | ON | ON | 自動定時間連續吐出，踩住腳踩開關，松開關續上。 |
F5 | ON | OFF | OFF | OFF | 踩動腳踩開關，按設定時間吐出一次。 |
F6 | OFF | ON | OFF | OFF | 踩動腳踩開關，按設定時間吐出二次。 |
F7 | ON | ON | OFF | OFF | 踩動腳踩開關，按設定時間吐出三次。 |
F8 | OFF | OFF | ON | OFF | 踩動腳踩開關，按設定時間吐出四次。 |
F9 | ON | OFF | ON | OFF | 踩動腳踩開關，按設定時間吐出五次。 |
F10 | OFF | ON | ON | OFF | 踩動腳踩開關，按設定時間吐出六次。 |
F11 | ON | ON | ON | OFF | 踩動腳踩開關，按設定時間吐出七次。 |
F12 | OFF | OFF | OFF | ON | 踩動腳踩開關，按設定時間吐出八次。 |
F13 | ON | OFF | OFF | ON | 踩動腳踩開關，按設定時間吐出九次。 |
F14 | OFF | ON | OFF | ON | 踩動腳踩開關，按設定時間吐出十次。 |
F15 | ON | ON | OFF | ON | 踩動腳踩開關，按設定時間吐出十一次。 |
F16 | OFF | OFF | ON | ON | 踩動腳踩開關，按設定時間吐出十二次。 |
適用之液料：
接著劑 | 阻尼油 | 添加環氧膠 | 無氧膠 |
化學試劑 | 助焊劑 | 銅焊劑 | 有機硅膠 |
粘 劑 | 導 性 | 硅 膠 | 油 脂 |
凝固式覆蓋劑 | 阻焊劑 | 油 墨 | 油 漆 |
錫 漿 | 纖維漆 | 滴 液 | 溶 劑
|
適用之產品：
汽車電器 | 包裝 | 家用電器 | 軸承 |
線路板 | 電子元件 | 照相機 | 藥劑 |
電器組件 | 電容器 | 生產過程處理 | 儀器 |
珠寶 | 繼電器 | 石英晶體 | 集成電路 |
燈飾 | 無線電設備 | 電線連接器 |
自動點膠機注意事項及維護:
所用化合物可能有毒、易燃。請參考制造廠家的有關說明，做適當處理，按要求 操作。
1 高壓氣 高壓強不得 過7bar(100psi)。機子工作氣壓 高壓強不得 過5.5 bar（78 psi），如氣壓在4 bar以上，請用本廠原配件。
2 工作前液料必須充分?jǐn)嚢杈鶆?，保證注滴量大小一樣。如有條件，所用液料按說明恒溫（5℃）存放，保證使用時濃度變化不大，濃度過大（流動困難），可能注滴不暢。如要使用要按廠家說明加以稀釋后再用。
3 不要急速加真空，防止真空將液料吸入主導管。真空管回抽空氣的強度，并非越大越好，而是根據氣壓高低、工作周期、注滴大小等調整到適當位置?；爻闅饬窟^大，會沖翻活塞，破壞正常工作。
4 避免顛倒液料筒平放致使液料倒流入空氣管，損壞內部元件。
5 要根據實際情況，及時清楚滯留在針咀處的物料。這些物料逐漸固化，起到阻滯針咀出料和反抽氣的不利作用。
6 工作結束時，針筒要及時清洗，否則，物料固化后，針筒拆卸將非常困難。一般膠料清洗方法簡單，將有關零件放入抹機水中浸泡5-10分鐘，敷著膠料很容易清除。
7 使用的針筒和針嘴，用后要小心棄置。防止可能發生的液料污染和勿用有害的清潔容劑。
